Tehnične specifikacije kabelske objemke CATV

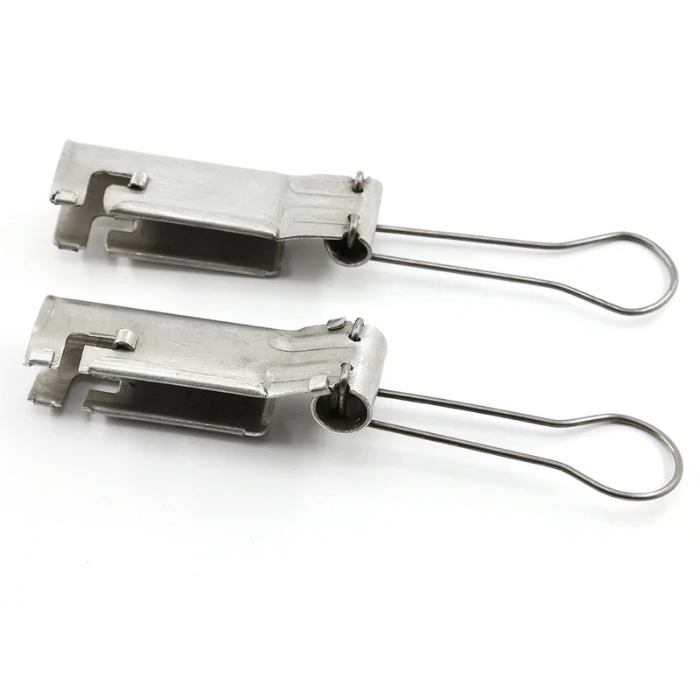

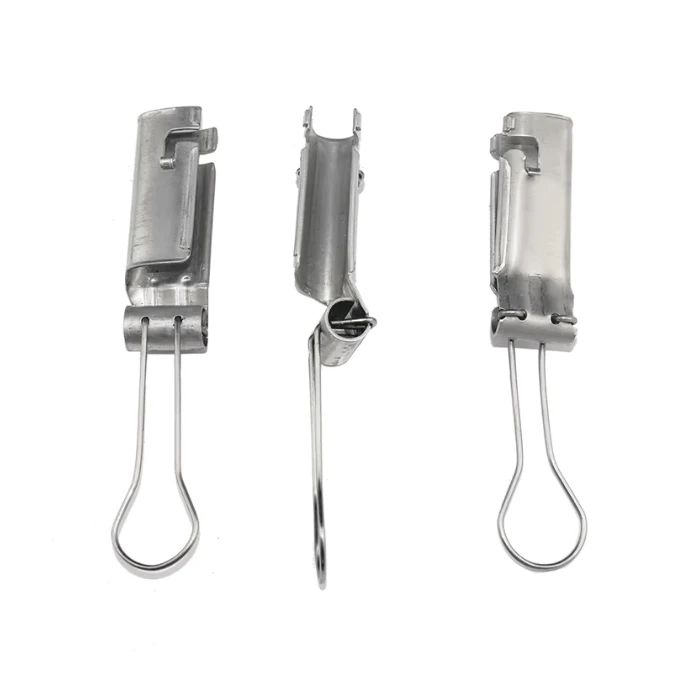

Risba izdelka
Splošno
| Parameter | Specifikacija |
|---|---|
| Material ohišja sponke | Aluminijeva zlitina 5052-H34 |
| Material varovalne žice | 304 nerjaveče jeklo |
| Površinska obdelava | Fluor{0}}ogljikov praškasti premaz |
| Združljivost kablov | RG59, RG6, RG7, RG11 Koaksialni |
| Velikost žice Messenger | .061" - .072" premer |
| Razpon premera kabla | 0,240" - 0.405" (6,1 mm - 10.3 mm) |
Mehanski
| Parameter | Specifikacija |
|---|---|
| Najmanjša pretržna trdnost | 500 lbs (2.225 N) |
| Teža enote | 0,05 lbs (23 g) |
| Dimenzije objemke | 3.2" L × 1.4" W × 1.1" H |
| Premer varovalne žice | 0,081" (2,06 mm) |
| Priporočeni zavoji | 2 polna zavoja (standardni messenger), 1 zavoj (prevelik messenger) |
| Najmanjša višina namestitve | 12 čevljev nad tlemi |
| Največja dolžina razpona | 300 čevljev med podpornimi točkami |
Funkcija sodbe
| Parameter | Specifikacija |
|---|---|
| Delovna temperatura | -40 stopinj F do +185 stopinj F (-40 stopinj do +85 stopinj ) |
| UV odpornost | >2000 ur (ASTM G154) |
| Odpornost na pršenje soli | >1000 ur (ASTM B117) |
| Vlažnost | 0-100 % RH (brez kondenzacije) |
| Obremenitev z vetrom | Vztrajni vetrovi do 90 mph |
| Nalaganje ledu | 0,5" radialno kopičenje ledu |
Ključne vrednosti za kabelsko spono CATV
Re-na enem mestu
请替换当前内容 Nahaja se v 27 mestih po vsem svetu, s 50 dostavnimi centri, zmogljivostjo dostave 7x24 ur in je najboljši partner za globalizacijo podjetij
Re-na enem mestu
Nahaja se v 27 mestih po vsem svetu, s 50 dostavnimi centri, zmogljivostjo dostave 7x24 ur in je najboljši partner za globalizacijo podjetij
Re-na enem mestu
Nahaja se v 27 mestih po vsem svetu, s 50 dostavnimi centri, zmogljivostjo dostave 7x24 ur in je najboljši partner za globalizacijo podjetij
Re-na enem mestu
Nahaja se v 27 mestih po vsem svetu, s 50 dostavnimi centri, zmogljivostjo dostave 7x24 ur in je najboljši partner za globalizacijo podjetij
Lastnosti izdelka CATV Drop Wire Clamp
Napredna tehnologija za razbremenitev napetosti
Objemka za spuščeno žico catv ima inovativno zasnovo zamaknjene ukrivljenosti, ki prerazporedi napetostne obremenitve po posredovalni žici, namesto da bi koncentrirala napetost na samem kablu.
Ta inženirski pristop podaljša življenjsko dobo kabla za 3-5 let v primerjavi s tradicionalnimi sponkami za fiksno montažo, kar ščiti vašo naložbo v infrastrukturo.
Vrhunski materiali-odporni proti koroziji
Izdelana iz aluminijeve-zlitine razreda 5052-H34 in nerjavečega jekla tipa 304, ta kabelska objemka CATV prenese ekstremne okoljske pogoje.
Praškasti premaz s fluoro-ogljikom zagotavlja dodatno zaščitno pregrado pred UV razgradnjo, kar zagotavlja zanesljivo delovanje v pršilu obalne soli, industrijskih onesnaževalcih in temperaturnih nihanjih od -40 stopinj F do +185 stopinj F (-40 stopinj do +85 stopinj).
Univerzalna združljivost kablov
Za razliko od konkurenčnih izdelkov, ki so omejeni na posebne vrste kablov, žična objemka DIMI Fiber catv ustreza celotnemu obsegu standardnih koaksialnih kablov.
Natančni-strojno obdelani utori varujejo kable s premerom od 0,240" do 0,405" brez zmečkanja ali deformiranja dielektrične pene, zaradi česar je združljiv s koaksialnimi kabli RG59/RG6/RG7/RG11 z vgrajenimi posredovalnimi žicami.
Sistem za hitro uvajanje
Patentiran mehanizem za zavijanje L-slot messenger odpravlja potrebo po vijakih, nastavitvenih vijakih ali specializiranih orodjih za stiskanje.
Monterji lahko dosežejo ustrezno napetost v 2-3 minutah na priključno točko, s čimer povečajo dnevno stopnjo namestitve za 35-50 % v primerjavi s tradicionalnimi vijačnimi sponkami.
Varnost-Zasnovana zasnova plovca
Spustna žična objemka catv omogoča, da se koaksialni kabel premika neodvisno znotraj telesa objemke, absorbira-vibracije, ki jih povzroča veter, in toplotno raztezanje/krčenje.
Ta ključna funkcija preprečuje mikro{0}}upogibanje osrednjega vodnika in ohranja celovitost signala med temperaturnimi cikli, kar zagotavlja zanesljivo delovanje v vseh vremenskih razmerah.
Vreme{0}}zatesnjena konstrukcija
Gladka površinska obdelava brez izpostavljenih niti ali votlin preprečuje nabiranje vode in nastajanje ledu.
Geometrija objemke spodbuja naravno drenažo in samo{0}}čiščenje, ohranja dosledno moč oprijema med sezonskimi vremenskimi spremembami in preprečuje korozijo zaradi ujete vlage.
Visoka nosilnost
Preizkušeno na najmanjšo pretržno trdnost 500 lbs (MBS), ki presega natezno oceno večine spustnih kablov za 50-100 %.
Ta varnostna rezerva zagotavlja, da se objemka sprosti, preden pride do poškodbe kabla med močnim vetrom ali nenamernim pre-napetjem, kar ščiti vašo naložbo v omrežno infrastrukturo.
Delovanje-brez vzdrževanja
Brez gibljivih delov in zasnova brez -navojev odpravlja potrebo po občasnem ponovnem -nastavljanju ali prilagajanju.
Ko je pravilno nameščena, spustna žična objemka catv ohranja dosledno držalno silo 15+ let brez servisnih posegov, kar zmanjšuje dolgoročne-operativne stroške.
Scenariji uporabe spustne žične sponke CATV
Stanovanjske širokopasovne povezave
Spuščena žična objemka catv je odlična pri inštalacijah eno-družinskih in več-stanovanjskih enot (MDU), kjer se kabli raztezajo od električnih stebrov do pritrdilnih točk zgradbe.
Idealno za:
Padec storitve kabelske televizije v primestju (razpon 75–200 ft)
DOCSIS 3.1 gigabitne širokopasovne povezave
Paketna dostava video/internetnih/telefonskih storitev
Naknadna namestitev nad obstoječo telefonsko infrastrukturo
Srednje-podporne točke
Za padce, ki presegajo 200 čevljev, žična objemka DIMI Fiber catv zagotavlja vmesno podporo, ne da bi bilo treba namestiti namenski drog:
Komercialna gradnja kampusnih omrežij
Povezljivost industrijskega parka
Razširjeni padci podeželskih storitev (z ustreznimi izračuni razpona)
Začasna povezljivost dogodkov (koncerti, sejmi, gradbišča)
Hibridna koaksialna (HFC) omrežja
Združljivo s sodobnimi HFC arhitekturami, kjer optična vlakna napajajo sosedska vozlišča in koaksialni kabli distribuirajo posameznim naročnikom:
Povezave od-do-doma zadnje-milje
Vmesnik storitvenega območja (SAI) za opremo v prostorih stranke
Distribucija glavne enote v stanovanjska naselja
Robne povezave sistema zaključevanja kabelskega modema (CMTS).
Študije primerov industrije kabelskih sponk CATV
Metropolitanska vlakna-do--razširitve doma
Ozadje projekta:
Kabelski operater stopnje 1 je uvedel veliko nadgradnjo omrežja, ki oskrbuje 12.000 stanovanjskih enot v treh predmestjih Chicaga. Projekt je zahteval naknadno opremljanje obstoječe zračne infrastrukture s koaksialnimi izpusti RG11, združljivimi z DOCSIS 3.1, ob ohranjanju kontinuitete storitev med gradnjo.
Implementacija rešitve DIMI Fiber:
Izvajalec je namestil 15.000 sponk DIMI-CATV-STD na 240 milj zračnih kabelskih poti. Postopek namestitve-brez orodja je ekipam omogočil, da so opravile 85–100 spustnih namestitev na dan na 2-člansko ekipo.
Kvantificirani rezultati:
35-odstotno zmanjšanje časa namestitve na padec (3,2 minute v primerjavi s povprečjem. 4.9 minut)
Ničelna stopnja povratnega klica za napake-povezane s sponkami v prvih 18 mesecih po-namestitvi
Vreme{0}}zmanjšanje zamude za 40 % zaradi poenostavljene namestitve v hladnih razmerah
Izboljšanje časa delovanja omrežja na 99,97 %, kar presega pogodbene zahteve SLA
Pobuda za širokopasovne povezave na podeželju
Ozadje projekta:
Regionalna telekomunikacijska zadruga je prejela zvezna sredstva za razširitev širokopasovnih storitev na 450 neoskrbovanih podeželskih domov na 1200 kvadratnih-milj velikem območju storitve v Wyomingu. Zahtevno okolje je vključevalo ekstremna nihanja temperature (-30 stopinj F do +105 stopinj F), močan veter (trajno 50+ mph), intenzivno izpostavljenost UV žarkom na višini 7000 čevljev.
Implementacija rešitve DIMI Fiber:
Inženirske ekipe so določile objemke DIMI-CATV-HD za težke-obremenitve za večje razpone in težke okoljske pogoje. Vzdrževalne ekipe zadruge, ki so imele predvsem izkušnje z delom na električnih daljnovodih, vendar so bile nove pri namestitvi širokopasovnih povezav, so opravile eno-dnevno usposabljanje.
Kvantificirani rezultati:
Razširjena zmogljivost razpona na 300 čevljev brez vmesne podpore (v primerjavi z omejitvijo . 200 ft za standardne spone)
92 % stopnja uspešnosti prve-namestitve med ekipami z minimalnimi izkušnjami s širokopasovno povezavo
Brez vetra{0}}povezanih okvar kablov v 18-mesečnem obdobju spremljanja kljub večkratnim 60+ mph vetrom
Razširitev pokritosti območja storitev za 125 domov z enakim proračunom zaradi izboljšanja učinkovitosti namestitve
Nadgradnja skupnosti obalnih letovišč
Ozadje projekta:
Zasebni kabelski operater, ki oskrbuje letovišče s 3500-enotami in stanovanjsko skupnost na obali Južne Karoline, je zahteval popolno zamenjavo zračnih naprav zaradi sol{4}}zračne korozije 15 let stare infrastrukture. Lokacija ob oceanu (0,5–2 milje od cone za surfanje) je ustvarila izjemno jedko okolje.
Implementacija rešitve DIMI Fiber:
Po ocenjevanju več dobaviteljev je operater izbral DIMI-CATV-SS marine{2}}objemke iz nerjavečega jekla zaradi njihove vrhunske odpornosti proti koroziji. Popolnoma-konstrukcija iz nerjavečega jekla je odpravila težave z galvansko korozijo, ki so pestile prejšnje mešane-kovinske instalacije.
Kvantificirani rezultati:
10-letna garancija proti koroziji v primerjavi z. 3-letno garancijo na prejšnje aluminijaste objemke
Ničelni indikatorji korozije, opaženi med 12-mesečnimi pregledi po namestitvi
Znižanje stroškov vzdrževanja za 75 % za-servisne klice v zvezi s sponami
Preživetje orkana Irma (2023): 100 % napeljav DIMI sponk je ostalo nedotaknjenih zaradi vztrajnega vetra s hitrostjo 110 mph
Podaljšana projekcija življenjskega cikla sredstva za 20+ let, ki zmanjšuje dolgoročne-zahteve po kapitalskih izdatkih
Izboljšanje omrežja univerzitetnega kampusa
Ozadje projekta:
Velika državna univerza je posodobila svojo notranjo kabelsko televizijo in širokopasovni distribucijski sistem, ki oskrbuje 48 akademskih zgradb, 16 študentskih domov in športne objekte na 450 hektarjih velikem kampusu. Projekt je združil tri ločena podedovana omrežja v enotno arhitekturo HFC.
Implementacija rešitve DIMI Fiber:
Upravljanje objektov v kampusu je sodelovalo z DIMI Fiber za uvedbo 2.800 kabelskih sponk CATV v postopnem uvajanju v šestih obdobjih gradnje. Montažna ekipa je vključevala študente inženirskega programa, ki so bili usposobljeni v enem samem popoldanskem terminu.
Kvantificirani rezultati:
Razpored pospešenega uvajanja: dokončano v 18 mesecih v primerjavi s. 24-mesečno prvotno projekcijo
Integracija študentske delovne sile: 12 študentov strojništva je pridobilo praktične izkušnje na področju telekomunikacij
Doslednost kakovosti namestitve: 98,5-odstotna uspešnost pri prvem-pregledu QC pregledov
Zmogljivost omrežja: Dosežena simetrična storitev 1 Gbps za vse zgradbe
Pričevanja strank o kabelski objemki CATV
Naš Oartner
"Po 17 letih v upravljanju gradnje kablov sem le redko navdušen nad postopnimi izboljšavami antenske strojne opreme. Spustna žična objemka DIMI Fiber CATV je resnično spremenila našo produktivnost namestitve. Lani spomladi smo prvotno preizkusili 500 enot na projektu širitve predmestja in rezultati so nas prepričali, da standardiziramo po celotnem ozemlju storitev."
»Postopek namestitve-brez orodja je skrajšal naš povprečni čas padca s 5,5 minute na 3 minute-, kar je skoraj 45-odstotno izboljšanje. Še pomembneje je, da so naši novejši tehniki po samo enem dnevu usposabljanja dosegli kakovost namestitve, primerljivo z 10-letnimi veterani.«
Mike Rodriguez
Vodja terenskih operacij Regional Cable MSO, Southeast Division
Sarah Wu
Višji inženir obrata, ponudnik obalnih telekomunikacij, Havaji
"Naša zadruga je prejela širokopasovno financiranje USDA za razširitev storitev na 600 podeželskih domov na našem ozemlju. Izziv? Naše osebje na liniji je imelo desetletja izkušenj z distribucijo električne energije, vendar nič telekomunikacijskega znanja."
"Sponka DIMI Fiber CATV se je izkazala za idealno za naše razmere. Postopek namestitve je intuitiven-naše ekipe so ga takoj razumele, ker izkorišča podobne tehnike-ravnanja z žico, ki jih vsakodnevno uporabljajo pri električnih delih."
James Patterson
Koordinator gradnje Rural Electric Cooperative, Montana
Navodila za namestitev kabelske objemke CATV
Priprava sporočilne žice
Postavite kabelsko sponko catv proti kablu na želeno točko pritrditve. S poševnim končnim-robom objemke kot vodilom nežno ločite posredovalno žico od plašča koaksialnega kabla, tako da objemko potisnete vzdolž kabla.
01
Postavitev kabla
Vstavite koaksialni kabel v kabelski kanal objemke in zagotovite, da popolnoma sedi v ukrivljenem nosilnem utoru. Postavite varovalno žico iz nerjavečega jekla med ločeno posredovalno žico in ohišje kabla.
02
Začetna vključitev v Messenger
Z eno roko primite ločeni konec posredovalne žice, z drugo pa trdno držite telo sponke. Povlecite objemko naravnost nazaj vzdolž osi kabla, da raztegnete žico za sporočila na celotno ločevalno dolžino (15–18 palcev).
03
Usmerjanje nosilne površine
Povezovalno žico napeljite okoli osrednje naležne površine telesa objemke in jo potegnite proti spustni-strani (konec hiše) namestitve.
Pri in-namestitvah na koncu hiše med tem korakom vzdržujte ustrezno napetost, da dosežete pravilno krivuljo vozne mreže.
04
L-Vrezovanje navojev v reže
Vodilno žico napeljite skozi prvo režo v obliki črke L na ohišju sponke. L-zasnova reže ustvarja samo-geometrijo, ki preprečuje nenamerno odvijanje med nihanjem temperature ali vibracijami.
05
Messenger Wire Wrapping
Začnite ovijati sporočilno žico okoli oboda telesa objemke, pri čemer ohranjajte enakomerno napetost. Dokončajte dva polna obrata za standardno žico za sporočila .061"-.072".
06
Končno zavarovanje
Ko končate z zavijanjem, napeljite konec posredovalne žice skozi izhodno L-režo na spustni strani objemke. Odrežite odvečno žico na 2-3 palcev ali jo napeljite do točke ozemljitve, če to zahtevajo lokalni električni predpisi.
07
Povezava s podporno strukturo
Pritrdite pritrdilno varovalko objemke na objemko razpona, pogonski kavelj, J-kavelj ali drugo zračno strojno opremo, kot je primerno za vašo namestitev. Prepričajte se, da se varovalna žica varno zaskoči z zaklepnim mehanizmom podporne strojne opreme.
08
Ste pripravljeni optimizirati namestitev optičnega kabla?
Izkusite razliko DIMI Fiber z našim inovativnim sistemom kabelskih sponk CATV. Zasnovano za zanesljivost, učinkovitost in dolgoročno-delovanje v najzahtevnejših okoljih.
