Vrste kablov iz optičnih vlaken za uporabo na prostem: Kako izbrati po poti

Pri izbiri pravega zunanjega optičnega kabla ne gre za izbiro enega samega "najboljšega" izdelka. Gre za usklajevanje zasnove kabla z dejansko potjo namestitve, okoljskimi tveganji ob tej poti in dolgoročno-zmogljivostjo, ki jo potrebuje vaše omrežje. Večina težav z izbiro pri projektih optičnih vlaken zunaj obrata (OSP) se začne na enak način: nekdo izbere kabel na podlagi imena izdelka ali navade, namesto da bi najprej pregledal pogoje namestitve.

Glede naCorningov vodnik o načrtovanju{0}}optičnih kablov iz zunanjih vlaken, se mora postopek izbire začeti z razumevanjem vaše specifične aplikacije in želenih zmogljivosti, preden izberete konstrukcijo kabla. Različne vloge - lastniki omrežij, načrtovalci, monterji - dajejo prednost različnim atributom zmogljivosti kabla, vendar je izhodišče vedno isto: spoznajte pot in okolje, preden določite kabel.

Praktično zaporedje izbire za kateri koli projekt optičnega kabla na prostem izgleda takole:

1. Določite pot namestitve - vod, neposredni vkop, anteno ali prehod od-z-stavb.
2. Ocenite okoljska tveganja - vlaga, UV, glodalci, udarne obremenitve, skrajne temperature ali bližina električne infrastrukture.
3. Izberite konstrukcijo kabla - ohlapno cev, trak, mikro kabel, oklep ali dielektrik.
4. Potrdite vrsto in število vlaken, vključno z rezervno zmogljivostjo za prihodnjo rast.
5. Načrtujte vstop v stavbo, zaključek in skladnost s kodo.

V čem se zunanji optični kabel razlikuje od notranjega kabla?

Vsak optični kabel ščiti steklena vlakna, zunanji in notranji kabli pa ščitijo pred bistveno različnimi grožnjami. Zunanji optični kabel -, ki se pogosto imenuje OSP (zunaj obrata) kabel -, je zasnovan tako, da preživi izpostavljenost UV-žarkom, vdor vlage, velika temperaturna nihanja, pritisk na tla, poškodbe zaradi glodalcev in mehanske obremenitve med zračno ali podzemno namestitvijo. Nasprotno pa notranji kabel daje prednost požarni učinkovitosti: širjenju plamena, nastajanju dima in skladnosti s požarnimi predpisi v stavbah.

Ta razlika je najpomembnejša pri vstopu v stavbo. Standardni kabel za zunanjo uporabo običajno ni na seznamu za notranje -prostore, ocenjene za požar. V Severni Ameriki,770. člen NECdoloča, kako se kabli iz optičnih vlaken lahko napeljejo znotraj zgradb. V skladu z razdelkom 770.48 je neuvrščeni zunanji kabel, ki vstopa v stavbo, na splošno omejen na 15 m (50 čevljev) od točke vhoda in se mora zaključiti v ohišju. Čez to razdaljo mora biti kabel zaprt v togi kovinski vod (IMC ali RMC) ali pa mora namestitev preiti na navedeni notranji-kabel prek spoja ali obliža.

Za napeljave, ki morajo iti od zunaj navznoter brez ločene spojne točke, lahko notranji/zunanji kabel -, ocenjen tako za preživetje na prostem kot za odpornost proti plamenu v zaprtih prostorih -, odpravi ta prehod. Standard ICEA S-104-696 je bil razvit posebej za reševanje te potrebe po kablih med -zgradbami in znotraj zgradbe, saj zajema kable, ki nudijo natezno trdnost na prostem in vodoodpornost poleg požarnih ocen v zaprtih prostorih.

Vrste kablov iz optičnih vlaken na prostem glede na način namestitve

Kanalni in podzemni vodni kabel

Ko je vod že nameščen, je kanalski kabel najbolj enostavna izbira. Vod sam zagotavlja primarno mehansko zaščito -, ki ščiti kabel pred pritiskom zemlje, vlago in fizičnimi udarci -, tako da kabel ne potrebuje težkega oklepa ali ojačanega plašča. Večina kanalskih inštalacij v zunanjih omrežjih obratov uporabljaohlapen cevni kabel, ki izolira vlakna znotraj vmesnih cevi, napolnjenih z vodo{0}}blokirajočim materialom, in je zasnovan za standardne metode namestitve s potegom ali pihanjem.

Kanalski kabel je pravo izhodišče, ko kanal ali sistem kanalov že obstaja, ko želite lažjo zamenjavo kabla ali prihodnje nadgradnje ali ko je -pomembna dolgoročna uporabnost -, na primer hrbtenične poti v kampusu ali občinski optični obroči, kjer se pričakujejo prihodnji potegi. Za projekte, ki uporabljajo mikrokanal, velja drugačna kategorija kabla (mikro kabel), ki je opisana spodaj.

Optični kabel z neposrednim vkopom

Kabel za neposreden vkop gre v zemljo brez cevi -, bodisi vkopane ali zaorane. Tukaj postane izbira kabla iz vlaken za zunanjo uporabo zahtevnejša, saj mora kabel sam prenesti vse, kar okolje vrže vanj: pritisk tal, selitev vlage, cikle zmrzovanja-taljenja in v mnogih regijah grizenje glodalcev.

Oklep je običajno potreben za neposredni pokop. Oklep iz valovitega jeklenega traku, nameščen med notranjim in zunanjim polietilenskim plaščem, zagotavlja odpornost proti udarcem in fizično oviro pred poškodbami glodalcev. perSpecifikacije zunanjega kabla Corning, zasnove oklepnih kablov za neposredno vkopavanje vključujejo valoviti jekleni oklep, ki je-na obeh straneh prevlečen s plastiko za odpornost proti koroziji, nanešen preko vodo{1}}nabrekljivega traku s prekrivajočim se šivom.

Kabel za neposredno vkopavanje je prava izbira, ko ni obstoječega vodnika, ko je trasa izkopana ali preorana in ko je pot kabla izpostavljena pritisku tal, vlagi ali dejavnosti glodavcev. Pri projektih v kampusu ali podjetjih, kjer je načrt izkopavanje jarkov brez cevi, je preskakovanje oklepa zaradi prihranka stroškov pogosta napaka -, ki pogosto povzroči zgodnjo okvaro kabla in drago zamenjavo. Za popoln pregled najboljših praks namestitve glejte našenavodila za namestitev optičnega kabla.

Zračni optični kabel

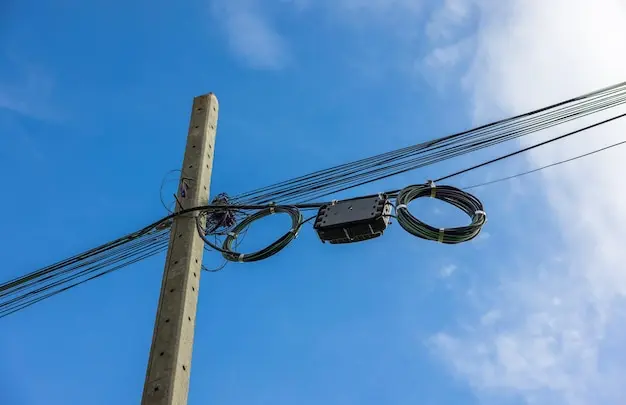

Antenski kabel je zasnovan za-poti stebričkov,-podprte razpone-za sporočila ali-na-zgradbe nadzemne proge. Primarni inženirski pomisleki se nanašajo na premik od tlaka pod zemljo k trajni napetosti, obremenitvi z vetrom in ledom, UV degradaciji in dolžini razpona. Konstrukcije zračnih kablov vključujejo pritrjen kabel (pritrjen na ločeno posredovalno žico), samonosni kabel-8- (z vgrajenim jeklenim sporočilnikom) in vse-dielektrične samonosne kable (ADSS).

Izbira med kovinskim in dielektričnim antenskim kablom ni samo preferenca -, temveč je pogosto varnostna zahteva in zahteva kode. Kabel ADSS, ki ne vsebuje kovinskih komponent, je posebej zasnovan za namestitev na visoko{2}}napetostne daljnovode ali v njihovo bližino. TheSpecifikacija kabla AFL ADSSugotavlja, da so zunanji plašči, odporni na -trase, na voljo za-okolja prenosa visoke napetosti z vrednostmi prostorskega potenciala do 25 kV. Pri napeljavi kabla v napajalnem prostoru električnih stebrov se dielektrična konstrukcija izogne ​​tveganjem indukcije in ozemljitve, ki jih povzročajo kovinski elementi.

Za projekte, ki vključujejo uvedbo drogov-, našStrojna oprema optičnega kabla ADSSrazdelek zajema obešalne spone, napenjalne spone in priključke za-spustne kable, potrebne za popolno namestitev antene. Dodatni napotki pri izbiri pravegastrojna oprema za kable za projekte zunanjih obratovje tudi na voljo.

Podvodni in specialni kabel

Prečkanja rek, razponi jezer in prehodi potopljenih vodov zahtevajo posebne kable, zasnovane za neprekinjeno potopitev v vodo, večje obremenitve zaradi zmečkanja in povečano natezno trdnost. To ni privzeta izbira zunanjega kabla - izbrano je le, če pot dejansko vključuje prečkanje vode ali dolgotrajno potopitev. Pri večini projektov podvodni kabel predstavlja majhen del celotne poti in je spojen s standardnim zunanjim kablom na vsakem koncu križišča.

Vrste kablov iz optičnih vlaken za uporabo po konstrukciji

Ohlapen cevni kabel

Loose tube je najpogosteje uporabljena zunanja konstrukcija optičnih kablov po vsem svetu. Posamezna vlakna ohlapno ležijo znotraj gel-napolnjenih ali suhih-blok puferskih cevi, ki so navite okoli osrednjega trdnostnega elementa. Ta zasnova izolira vlakna pred zunanjimi mehanskimi in toplotnimi obremenitvami, zaradi česar je zelo primerna za kanale, neposredne vkope in številne zračne aplikacije.

Corning opisuje kable z ohlapnimi cevmi, ki vsebujejo osrednji močni člen z vpletenimi vmesnimi cevmi, ki vsebujejo ohlapna optična vlakna - konstrukcijo, ki omogoča poznavanje inštalaterjev in optimalno zmogljivost spajanja s številom vlaken do 432 vlaken. Kot splošno merilo, če vaše omrežje potrebuje manj kot 144 vlaken, je ohlapna cev pogosto najbolj praktično izhodišče.

Trakasti kabel

Trakasti kabel razporedi vlakna v ravne nize - običajno 12 vlaken na trak - in zloži več trakov, da doseže veliko število vlaken. Ključna prednost sta gostota in hitrost spajanja: trakasti kabel podpira spajanje z množično fuzijo, kjer se celoten 12-trak vlaken spoji v eni sami operaciji, namesto da se vlakna spajajo posamično. Za hrbtenične poti, operaterska omrežja in zgradbe z visoko zmogljivostjo, kjer število vlaken presega 288, lahko trakasti kabel znatno skrajša čas namestitve in obnovitvena okna.

Corning ugotavlja, da trakasti kabli ponujajo večje število vlaken in večjo gostoto vlaken kot kateri koli drug zunanji kabel v njihovem portfelju. Omrežja, ki zahtevajo 288 vlaken in več, bi morala konstrukcijo traku oceniti glede na prihranek časa pri samem spajanju.

Mikro kabel za sisteme mikroduktov

Mikrokabel je miniaturna ohlapna zasnova cevi, izdelana za vgradnjo v sisteme mikrokanal z uporabo zračnega-pihanja ali brizganja. V primerjavi s standardnim ohlapnim cevastim kablom ima lahko mikro kabel do 50 % manjši premer, hkrati pa zagotavlja visoko število vlaken - Corningov mikro kabel MiniXtend HD na primer zagotavlja do 288 vlaken in je do 20 % manjši od standardnih mikro kablov.

Mikrokabel je najbolj smiseln, ko je obstoječi kanalski prostor že preobremenjen, ko je infrastruktura mikrovodov del zasnove omrežja ali ko prihodnja širitev zahteva dodajanje zmogljivosti brez vlečenja novega kanala. V prenatrpanih mestnih okoljih je lahko mikrokabel, nameščen v mikrocevovodu, praktična alternativa za raztrganje-in-zamenjavo nadgradenj obstoječega kablovoda.

Armirani proti dielektričnemu kablu: ko je vsak pomemben

To je ena od najbolj pomembnih odločitev pri izbiri kablov iz vlaken na prostem, prav tako pa je tam, kjer je prekomerna gradnja pogosta.

Oklepni kabeldoda plast valovitega jeklenega traku med notranji in zunanji plašč. Zagotavlja odpornost proti udarcem, odvračanje glodalcev in dodatno mehansko zaščito. Oklepna konstrukcija je močno priporočljiva - in pogosto funkcionalno potrebna - za neposredni pokop brez cevi. Prav tako je razumna izbira za kanalske poti na območjih z znano aktivnostjo glodalcev.

Dielektrični kabelje popolnoma brez kovin-. Je obvezna izbira za zračne poti na ali v bližini visokonapetostnih-napetostnih daljnovodov, kjer lahko kovinske komponente kabla povzročijo nevarnost indukcije ali zaplete pri ozemljitvi. Kabel ADSS, najpogostejša zasnova zračnega dielektrika, je zasnovan posebej za elektroenergetska okolja. Dielektrični kabel je zaželen tudi v aplikacijah, kjer ne-kovinska konstrukcija poenostavlja namestitev - brez povezovanja, brez ozemljitve, brez skrbi za-prenapetosti, ki jih povzroči strela, ki se širijo skozi ovoj kabla.

Pogosta napaka pri načrtovanju je, da se za vsako pot določi oklepni kabel, ne glede na dejansko tveganje. Oklep poveča stroške, težo in togost. V cevovodu brez izpostavljenosti glodalcem navadno zadostuje standardni neoklepni ohlapni cevni kabel -, z njim je med namestitvijo lažje rokovati. Odločitev bi morala temeljiti na specifičnem profilu grožnje vsakega segmenta poti, ne pa na splošni predpostavki, da je oklep enak kakovosti.

Enoj-način ali več načinov za optične povezave na prostem?

Izbira vrste vlaken -enojni-načinozvečmodni- je ločena odločitev od konstrukcije kabla, čeprav sta pogosto povezani. Izbira je odvisna od razdalje povezave, zahtevane hitrosti prenosa podatkov, opreme na vsakem koncu in dolgoročnega-načrtovanja omrežja.

Enoj{0}}optično vlakno podpira daljše razdalje in večjo pasovno širino na vlakno. Za hrbtenične povezave v kampusu, povezave med-zgradbami na več sto metrih, omrežja-razreda operaterja in vse poti, kjer so predvidene prihodnje nadgradnje hitrosti, je enojni-način privzeto priporočilo. Večmodovno vlakno je primerno, kadar je zunanja povezava razmeroma kratka (običajno pod 300–550 m, odvisno od hitrosti prenosa podatkov in večmodnega razreda), oba konca že uporabljata večmodne oddajnike in sprejemnike, cena optike pa je pomemben dejavnik.

Pomembno je, da »na prostem« ne pomeni samodejno »eno-način«. Številne povezave med stavbami--kampusa pod 300 m uspešno uporabljajo večmodna vlakna. Optični način se mora ujemati s proračunom povezave in načrtom opreme, ne pa s plaščem kabla.

Primerjalna tabela za zunanje optične kable

Pogoste napake pri izbiri zunanjega optičnega kabla

Začenši s konektorjem namesto s potjo.Konektorji in patch kabli so pomembni, vendar sodijo na konec izbirnega postopka. Če konstrukcijo kabla določite napačno - na primer, izbira kanalskega kabla za neposredno vkopano pot - s pravim priključkom LC ali SC na koncu ne reši namestitve.

Obravnavanje kanalskega kabla in neposrednega vkopanega kabla kot zamenljivih.To so različne inženirske kategorije. Kanalski kabel se zanaša na cev za mehansko zaščito. Kabel za neposredno vkopavanje mora zagotavljati lastno odpornost proti udarcem, odvračanje glodalcev in pregrado za vlago. Zamenjava enega za drugega povzroči neskladje med zmogljivostjo kabla in tveganjem za okolje.

Povsod navaja oklepni kabel.Oklep je bistvenega pomena za neposreden zakop in uporaben v kanalih,-ki so nagnjeni k glodalcem, vendar dodaja stroške, težo in togost vsakemu segmentu poti, kjer je nameščen. V čistem vodu brez nenavadnih tveganj nearmirani kabel deluje enako in je lažje rokovati med namestitvijo. Določite oklep, kjer je potreben, ne kot privzeto odejo.

Pozabite na notranji prehod.Kabel se ne ustavi na steni stavbe. Če se napeljava nadaljuje do sobe z opremo znotraj stavbe, potrebujete načrt za-skladen s kodo vnos v stavbo -, ne glede na to, ali to pomeni spajanje z notranjim-kablom, uporabo notranjega/zunanjega kabla ali napeljavo znotraj kovinskega voda v skladu z zahtevami NEC.

Premajhno število vlaken.Dodajanje vlaken ob začetni namestitvi je poceni v primerjavi s kasnejšim vlečenjem drugega kabla. Industrijska praksa je močno naklonjena namestitvi največjega števila vlaken, ki jih pot lahko podpira, da bi se izognili dragi prihodnji gradnji za dodatne zmogljivosti.

Pogosta vprašanja: Izbira optičnega kabla za uporabo na prostem

Ali se zunanji optični kabel lahko uporablja v zaprtih prostorih?

Standardni kabel za zunanjo uporabo (OSP) ni požarno-razporejen za neprekinjeno uporabo v zaprtih prostorih. V skladu s členom 770 NEC lahko neuvrščeni zunanji kabel vstopi v stavbo, vendar je običajno omejen na 15 m (50 čevljev) od točke vhoda. Poleg tega mora biti kabel zaprt v togo kovinsko cev ali pa morate preiti na navedeni kabel za-notranje prostore. Notranji/zunanji kabel, ki izpolnjuje tako zahteve glede preživetja na prostem kot protipožarnih lastnosti v zaprtih prostorih, lahko odpravi prehodni spoj, ko se pot nadaljuje znotraj stavbe.

Ali vedno potrebujete oklepni kabel za neposredni vkop?

V praksi da - za skoraj vse aplikacije neposrednega vkopa je oklepni kabel močno priporočljiv. Brez cevi je kabel edina ovira med vlakni in pritiskom zemlje, vlago, gibanjem zmrzovanja-taljenja in aktivnostjo glodalcev. Medtem ko je neoklepni kabel tehnično mogoče zakopati v zelo nadzorovanih pogojih (na primer znotraj zaščitnega korita ali betonskega-obloženega kanala), bi moralo konvencionalno direktno kopanje jarkov privzeto uporabiti oklepno konstrukcijo v skladu s proizvajalčevimi smernicami za namestitev.

Kdaj izbrati dielektrik namesto oklepnega kabla?

Dielektrični (vsi-nekovinski) kabli so prava izbira, kadar koli kabelska pot poteka na visoko{1}}napetostni napajalni infrastrukturi ali blizu nje, kjer lahko kovinske komponente kabla povzročijo indukcijo, ozemljitev ali varnostne nevarnosti. Dielektrični kabel ADSS je standarden za uvedbo-napeljave električnih vodov. Dielektrični kabel je prednosten tudi, kadar ne-kovinska konstrukcija poenostavlja namestitev - in odpravlja potrebo po lepljenju in ozemljitvi na vsaki pritrdilni točki.

Kakšna je razlika med ohlapno cevjo in trakastim kablom za zunanjo uporabo?

Ohlapni cevni kabel namesti posamezna vlakna v vmesne cevi in ​​je standardna konstrukcija za večino zunanjih aplikacij z zmernim številom vlaken (do približno 144–432 vlaken). Trakasti kabel razporedi vlakna v ploske nize in podpira masivno fuzijsko spajanje, zaradi česar je spajanje pri velikem številu vlaken znatno hitrejše. Za hrbtenične poti, ki potrebujejo 288+ vlaken, trakasti kabel običajno zagotavlja nižje skupne stroške namestitve zaradi zmanjšanega dela pri spajanju.

Koliko rezervnih vlaken morate načrtovati?

Univerzalnega razmerja ni, vendar je običajna praksa namestitev vsaj 20–30 % več vlaken, kot zahteva trenutno povpraševanje, in po možnosti več, če kabelska pot to omogoča. Razlika v ceni med 48-optičnim in 96-vlaknenim kablom je skromna v primerjavi s ceno vlečenja drugega kabla, ko zmanjka zmogljivosti. Za dolge ali hrbtenične poti je zagotavljanje največjega števila vlaken, ki jih podpira kanal ali pot, standardna praksa.

Ključni standardi in reference za zunanje optične kable

Naslednji standardi in tehnični viri se sklicujejo na celotno industrijo optičnih kablov na prostem in jih je vredno pregledati za vsak resen projekt OSP:

• ANSI/ICEA S-87-640- primarni severnoameriški standard, ki pokriva komunikacijske kable iz optičnih vlaken zunaj rastlin, vključno z zahtevami glede materialov, konstrukcije in zmogljivosti za antene, neposredne vkope in instalacije v kanale.
• ANSI/TIA-568.3-E- standard TIA za kable in komponente za optična vlakna, ki določa zahteve za kable v prostorih in se sklicuje na ICEA S-87-640 za skladnost kablov zunaj obratov.
• Člen 770 NEC (NFPA 70)- pokriva namestitev kablov iz optičnih vlaken in kanalov v stavbah, vključno z mejami vstopa v stavbo, klasifikacijo kablov- z oznako požarne stopnje (OFNP, OFNR, OFN) in zahtevami glede kanalov.
• NESC (National Electrical Safety Code)- ureja napeljavo zračnih kablov na stebrih, vključno z zahtevami glede razdalje in pogojem obremenitve za ADSS in druge vrste zračnih kablov.
• Corning SRP 005-011- standardni priporočeni postopek za cevno namestitev kabla iz optičnih vlaken, ki zajema vlečno napetost, polmer krivine in rokovanje z jaški.

Končno priporočilo

Pravi zunanji optični kabel je tisti, ki ustreza poti namestitve, preživi okoljska tveganja in zagotavlja dovolj zmogljivosti vlaken za sedanje in prihodnje potrebe. Nobena posamezna vrsta kabla ne deluje za vsak projekt - in celoten postopek izbire je zanesljivejši, če sledite zaporedju najprej poti, nato okolja, tretjič konstrukcije, četrtega tipa vlakna in nazadnje zaključka.

Če začenjate projekt novega zunanjega obrata ali ocenjujete možnosti kabla za prihajajočo gradnjo, je najučinkovitejši prvi korak sestavljanje kratke specifikacije projekta -, ki zajema vrsto poti, okoljske razmere, način in število vlaken ter načrt zaključevanja -. S to specifikacijo v roki postane ujemanje s pravim zunanjim optičnim kablom strukturirana inženirska odločitev namesto igre ugibanja.
